土木工程大型地震与火灾耦合试验平台-子系统1：

地震模拟振动台机械系统

Mechanical System of Earthquake Simulation Shake Table

技术指标

1、蜂窝全包覆式钢台面， 4m×6m，最大载重50T。

2、带有自调心支座的高刚性滚柱导轨，动载荷不低于180T，定载荷不低于400T。

3、工作频率范围：0.1-50Hz。

4、最大加速度：试件15T，+/-2g；试件50T，+/-1g。

5、最大速度：+/-1m/s。

6、最大位移：+/-250mm。

7、MTS作动器，双950L/min三级伺服阀，可提供最大1800L/min瞬时流量，21MPa工作压力下可提供750L/min稳定流量。

8、蓄能器组，工作压力最大330bar、总容积600L。

9、带有混合仿真试验接口的全数字地震模拟试验控制系统。

设备特色

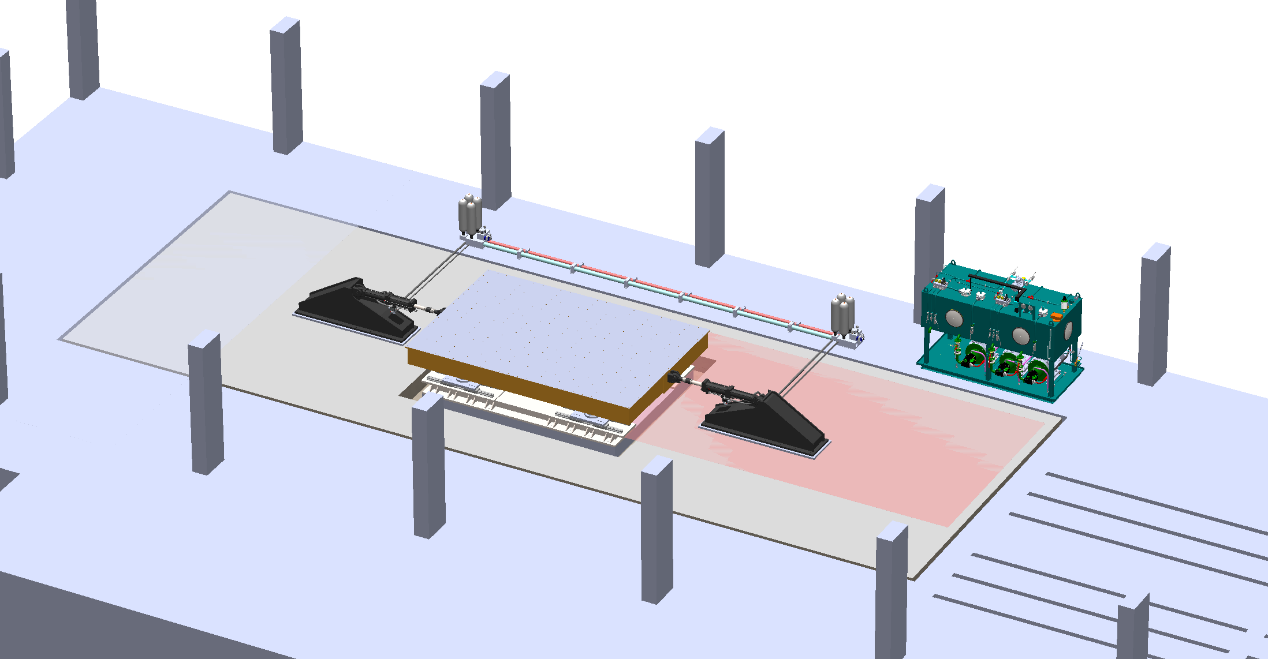

1、两台MTS作动器串联设计，满足小吨位及大吨位模型的地震模拟试验需求；

2、作动器与振动台台面之间连接MTS载荷传感器，实时监测并调整作动器的输出状态；

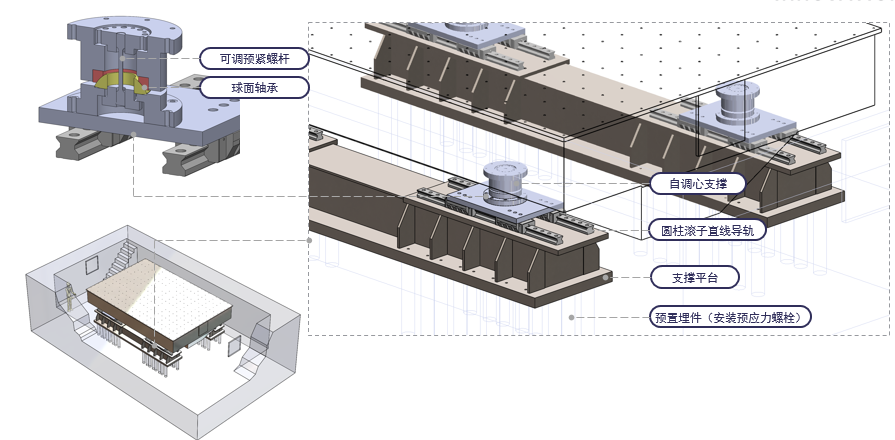

3、振动台支座设计“支撑滑动模组”，通过自调心支撑，有效减少试验磨损；

振动台底部设置“铸铁平台”，有效保证地面平整度，利于设备长期使用。

应用范围

能够全面服务于民用建筑、输电塔、核电站、巷道、隧道、边坡等工程设施，有助于推动城市综合风险防控技术、工程设施重大事故灾害耦合全过程致灾机理的原始与集成创新研究。
